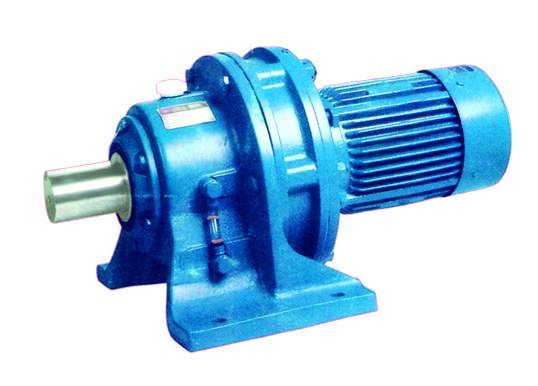

  卧式摆线针轮减速机的特点

  高速比和高效率

  单级卧式摆线针轮减速机传动,就能达到1:87的速比,效率在百分之90以上,如果采用多级传动,减速比更大。

  结构紧凑体积小

  由于采用了行星减速机传动原理,输入轴与输出轴在同一轴心上,所以结构紧凑,体积小。

  运转平稳噪声低

  摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动的噪声限制在最小程度。

  使用可靠、寿命长

  摆线针减速机因主要零件采用轴承钢寿命制造,因此机械性能好,再加上采用滚动摩擦,所以经久耐用寿命长。

  过载能力强、耐冲击、惯性力矩小

  适用于启动频繁和正反转的场合。

2

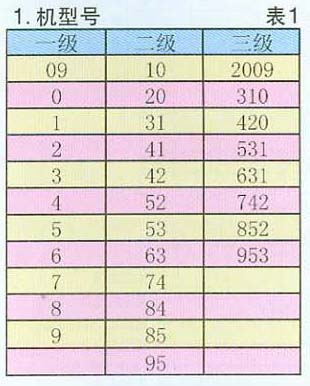

  卧式摆线针轮减速机型号(选型详见:摆线针轮减速机如何选型)

3

  注:按结构形式分为:卧式、立式;按驱动器联接方式分为:双轴型、电机接盘型、电机直联型

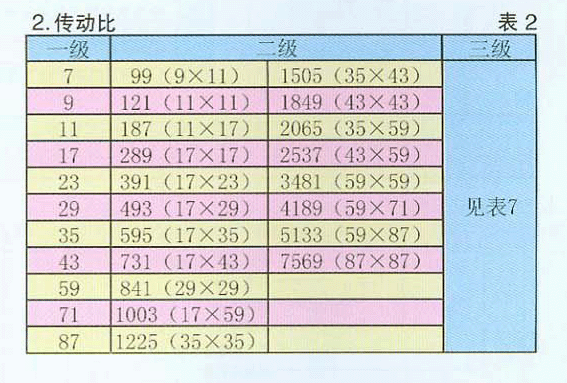

  卧式摆线针轮减速机传动比

4

  注:凡一级机型具有的传动比,二级、三级机型均可任意组合,如需其他传动比可与本公司技术部联系(技术支持:0519-88898883)

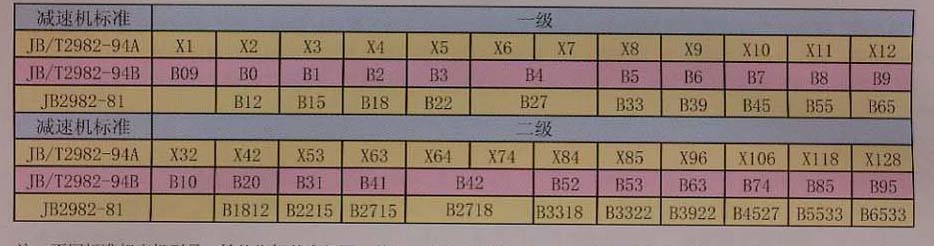

  卧式摆线针轮减速机对照表

5

  注:不同标准相应机型号,性能指标基本相同,外形、安装和联接尺寸略有不同。用户尽量选用JB/T2982-94A、B

  卧式摆线针轮减速机表示方法

  XW_D3-29–5.5L

  X代表X系列摆线针减速机(详见摆线减速机型号对照表)

  W为标准安装形式:脚板式,此外还有L(法兰式摆线减速机)

  无标注即为一级减速,其他标识:E(二级减速机)、S(三级减速机)

  D表示Y系列普通型电机(此为输入端联接规格补充),其他形式还有:

  A:YA系列曾安型电动机

  B:YB系列隔爆型电动机

  P:YEJ系列内制动型电动机

  T:YCT系列电磁调速型电动机

  K:YD系列多速型电动机

  I:IEC系列电动机

  Q:YZ系列起重电动机

  Z:直流电动机

  S:伺服电动机

  N:ZD型锥形转子制动电动机

  V:变频调速电动机

  J:步进电机

  Y:Y系列摆线减速机专用普通电机

  3为机型号(其他机型号详见:摆线减速机机型号)

  减速比为29(其他速比详见:摆线减速机传动比)

  输入功率为5.5KW

  其他安装形式为L(立装),详见:摆线针轮减速机的安装形式

  双级摆线减速机型号示例(其他摆线型号示例详见:国茂摆线针轮减速机电子样本)

  卧式摆线针轮减速机,法兰式安装,二级减速,电机配Y系列普通电机,机型组合为41双极串联,减速比:1225(35*35),电机功率:0.37KW,立式卧装

  XLED41-1225-0.37-W

  注:在两级和三级减速机中各传动比的组合,原则上以第一级(高速端)为传动比小的一端,第二级或第三级(即低速端)为传动比大的一端。
